gasket을 선택할 때 고려해야 할 요소

작동 온도 및 압력, 배관 크기, 온도 주기, 비용, 유체의 화학 성분, 내화성, 방사선 등

일반적으로 gasket의 종류별 성능을 이해하기 위해서는 아래의 압력-온도 차트를 참고하시기 바랍니다.

시트 개스킷 (고무 개스킷, 비석면 개스킷, PTFE 개스킷, 플렉시블 그라파이트 개스킷)

Sheet Gasket (Rubber gasket, Non-asbestos gasket, PTFE gasket, flexible graphite gasket)

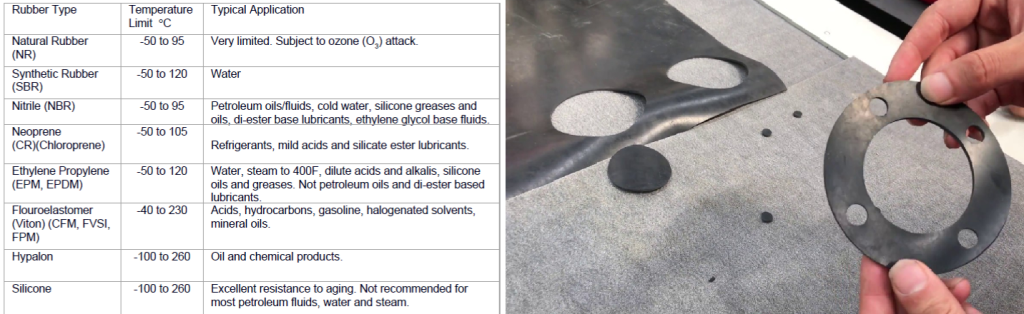

고무 개스킷은 검정색이 일반적이지만 다릅니다.

Rubber gasket is common with black color, but it is different.

압축 합성 섬유 Gasket

PTFE(Poly Tetra Flour Ethylene) Gasket

Type: Virgin(Pure), Filled (Compressed Synthetic), Micro-cellular (Closed or Expanded), with thin metal reinforcement.

유연한 흑연 Gasket

유형: 순수 흑연 플레이크, 얇은 금속 시트에 라미네이트 흑연

특징 : 특수한 제조공정을 거쳐 결합제 없이 순수한 흑연으로 제작되어 고압축, 내열성, 내열성 등

단점: 강화되지 않은 천연 흑연은 깨지기 쉽고 플랜지 표면에 달라붙는 경향이 있습니다.



Spiral Wound Gasket

Spiral Wound Gasket은 광범위한 작동 조건에 적합하며 거의 모든 응용 분야에 맞게 조정할 수 있습니다. 개스킷은 최대 250bar의 유체 압력과 -200oC ~ 1000oC의 온도 범위를 밀봉할 수 있습니다.

개스킷은 설치 및 제거가 쉽고 플랜지 표면을 손상시키지 않습니다. 가스켓이 다양한 작동 조건의 요구 사항을 충족할 수 있도록 권선 재료와 금속의 조합을 사용할 수 있습니다.
