1. What is WPS?

• is a written document that provides direction to the welder or welding operator for making production welds in accordance with code requirements. The completed WPS shall describe all the essential , non essential and when required supplementary essential variables for each welding process used in the WPS. (코드 요구 사항에 따라 생산 용접을 만들기 위해 용접기 또는 용접 작업자에게 지침을 제공하는 서면 문서입니다. 완성된 WPS는 WPS에서 사용되는 각 용접 공정에 대한 모든 필수 변수, 비필수 변수 및 필요한 경우 보충 필수 변수를 설명해야 합니다.)

  2. What is PQR ( procedure qualify record )?

• is a record of the weld data used to weld a test coupon. It also contains the test results of the tested specimens. The completed PQR shall document all the essential  when required supplementary essential variables for each welding process used during the welding of test coupon. Non essential variables used during the welding of the coupon may be recorded. (테스트 쿠폰을 용접하는 데 사용되는 용접 데이터의 기록입니다. 또한 테스트된 시편의 테스트 결과도 포함되어 있습니다. 완성된 PQR은 테스트 쿠폰의 용접 중에 사용되는 각 용접 프로세스에 대해 필요할 때 모든 필수  필수 변수를 문서화해야 합니다. Coupon을 용접하는 동안 사용된 비필수 변수를 기록할 수 있습니다.)

 3. between WPS & PQR

• Five Step Process to Qualify a Welding Procedure (용접 절차 인증을 위한 5단계 프로세스)

• 1. Understand the intended application for which the WPS will be used  (WPS가 사용될 용도 이해)
  2. Develop a draft procedure (초안 절차 개발)
  3. Make a qualification weld (인증 용접 수행)
  4. Test the qualification weld (인증 용접 테스트)
  5. Write up the WPS (WPS 작성)
• we can understand it is pWPS ( prequalified WPS )
• we can understand it is PQR



4. The essential / supplementary essential / non essential:

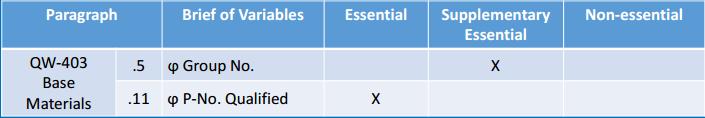

• Essential variable:  are those in which a change, as described in the specific variables, is considered to affect the mechanical properties of the weldment, and shall require requalification of the WPS. (필수 변수 : 특정 변수에 설명된 대로 변경이 용접물의 기계적 특성에 영향을 미치는 것으로 간주되고 WPS의 재인증이 필요한 변수입니다.)
• Non essential variables:  are those in which a change as described in the specific variables  may be made in the WPS with out requalification..(필수 변수가 아닌 변수 : 특정 변수에 설명된 대로 재인증 없이 WPS에서 변경할 수 있는 변수입니다).
• Supplementary essential variables: are required for materials for which other sections specify notch toughness tests and are in addition to the essential variables for each welding process (보조필수변수 : 다른 절에서 노치인성시험을 규정하는 재료에 필요하며 용접공정별 필수변수에 추가된다.)

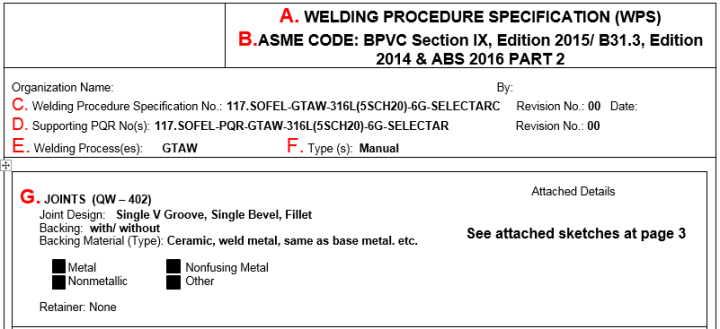

• A point: need know what is it first? It is WPS / PQR / WPQR / pWPS / SWPS …
• 무엇이 먼저인지 알아야 할까요?

+ WPS: defined as above

+ PQR: defined as above

+ SWPS:

In an effort to standardize and harmonize the process of WPS approvals, AWS started writing “Standard Welding Procedure Specifications (SWPSs)” with input from the pioneers and experts in the welding industry. An extensive testing program was undertaken whereby; these SWPSs were then supported by numerous PQRs. (WPS 승인 프로세스를 표준화하고 조화시키기 위한 노력의 일환으로 AWS는 용접 업계의 선구자와 전문가의 의견을 바탕으로 "표준 용접 절차 사양(SWPS)"을 작성하기 시작했습니다. 광범위한 테스트 프로그램이 수행되었습니다. 이러한 SWPS는 수많은 PQR에 의해 지원되었습니다.)

+ WPQR:

Once the procedure is approved it is necessary to demonstrate that all your welders working to it have the required knowledge and skill to put down a clean sound weld. If the welder has satisfactorily completed the procedure test then he is automatically approved but each additional welder must be approved by completing an approval test to an appropriate standard (절차가 승인되면 해당 작업을 수행하는 모든 용접공이 깨끗한 건전한 용접을 수행하는 데 필요한 지식과 기술을 보유하고 있음을 입증해야 합니다. 용접사가 절차 테스트를 만족스럽게 완료하면 자동으로 승인되지만 각각의 추가 용접사는 적절한 표준에 대한 승인 테스트를 완료하여 승인을 받아야 합니다.)



+ pWPS:

Some codes, such as AWS D1.1, allow “Prequalified WPS”, whereby it is established that the WPS written per code will produce welds with correct mechanical and metallurgical properties. It is NOT NEED to prepare a PQR in such cases. However, the pre-qualified WPS have a specified range (TABLE 3.X) of parameters under which the weld must be produced. When welding variables fall outside these ranges, a WPS with supporting PQR must be prepared. (AWS D1.1과 같은 일부 코드는 코드별로 작성된 WPS가 올바른 기계적 및 야금학적 특성을 가진 용접을 생성하도록 설정되는 "Prequalified WPS"를 허용합니다. 그러한 경우에는 PQR을 준비할 필요가 없습니다 . 그러나 사전 검증된 WPS에는 용접을 생성해야 하는 매개변수의 지정된 범위( 표 3.X )가 있습니다. 용접 변수가 이 범위를 벗어나면 PQR을 지원하는 WPS를 준비해야 합니다.) Note: IT’s rarely to see the pWPS using in real life. Almost we use WPS for SURE reasons ( with PQR, CLASS/CLIENT approval ) – in D1.1, we should focus on  Clause 4.xx / Table 4.xx. (참고: 실생활에서 pWPS를 사용하는 경우는 거의 없습니다. 거의 확실한 이유로(PQR, CLASS/CLIENT 승인 포함) WPS를 사용합니다. D1.1에서는 조항 4.xx/표 4.xx에 초점을 맞춰야 합니다.)

• B point: what code is used for qualified? Currently we have 2 Codes are used common: AWS ( structure ) & ASME ( main for piping ) (적격에 사용되는 코드는 무엇입니까? 현재 2개의 코드가 일반적으로 사용됩니다: AWS( 구조 ) 및 ASME(배관용 메인 ))

• C point: name for this procedure only.(이 절차에만 사용되는 이름입니다.)
• D point: this WPS is writen base on what PQR, nomally the PQR will be attached together with WPS for review / approval by Class / Client…(이 WPS는 어떤 PQR을 기반으로 작성되었으며 일반적으로 클래스/클라이언트의 검토/승인을 위해 PQR이 WPS와 함께 첨부됩니다…)
• E point: welding process. Have some welding processes such as: SMAW, FCAW, SAW, GTAW, GMAW… ( definination for welding process – pls refer to other topic in this blog – welding technical ) (용접 공정. SMAW, FCAW, SAW, GTAW, GMAW…와 같은 용접 공정을 가지고 있습니다 .)
• F point: type of welding process. (용접 공정 유형)



+ Manual welding: Welding where in entire welding operation is performed and controlled by Hand [Example : SMAW]

(수동용접 : 전체 용접작업을 수작업으로 제어하는 ​​용접 [예 : SMAW])

+ Semi automatic welding: Welding with equipment which controls only the filler metal feed. The advance of welding is manually controlled. [Example: MIG, MAG, FCAW]

(반자동용접 : 용가재 이송만을 제어하는 ​​장비로 용접. 용접 진행은 수동으로 제어됩니다. [예: MIG, MAG, FCAW])

+ Automatic welding: Welding with equipment which performs the welding operation with out adjustment of controls by a welding operator. The equipment may or may not perform the loading and unloading of the work

(자동용접 : 용접기사의 조정없이 용접작업을 수행하는 장비로 용접하는 것. 장비는 작업의 적재 및 하역을 수행하거나 수행하지 않을 수 있습니다.)

+ Machine welding: Welding with equipment that has controls that are manually adjusted by the welding operator in response to visual observation of the welding with the torch, gun or electrode holder by a mechanical device. [Example – SAW]

(기계용접 : Torch, Gun, Electrode Holder 등으로 용접하는 것을 기계장치가 육안으로 관찰하여 용접작업자가 수동으로 조정하는 조절장치가 있는 장비로 용접하는 것. [예시 – SAW])

• G point:



This point will show you what type of welding joint design: single belevl, groove… We need to know this variable is essential or not? How can know? We need open the CODE & check it ( in this case is ASME IX ). We will refer to QW – 402.

(어떤 유형의 용접 조인트 디자인을 보여줄 것입니다: 싱글 베블, 그루브… 어떻게 알 수 있습니까? CODE를 열고 확인해야 합니다(이 경우 ASME IX임). 우리는 QW – 402를 참조할 것입니다.)

• H point: very importance. This one will answer this WPS will be applied for what material type. How can we know?
• (매우 중요합니다. 이것은 이 WPS가 어떤 재료 유형에 적용될 것인지 대답할 것입니다. 어떻게 알 수 있습니까?)

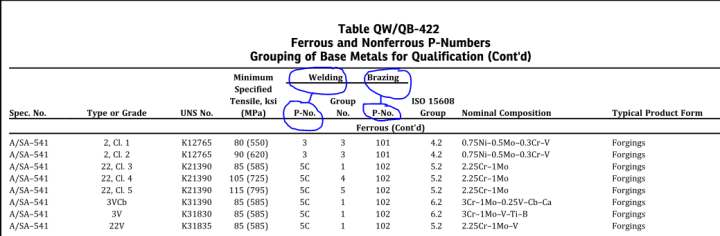

The example WPS mention Base metal is P-No.8, Group-No.:all. We need take care P-No. first. Open Table QW/QB-422

(WPS 언급 기본 금속의 예는 P-No.8, Group-No.:all입니다. 주의가 필요합니다. P-No. 첫 번째. 개방형 테이블 QW/QB-422)

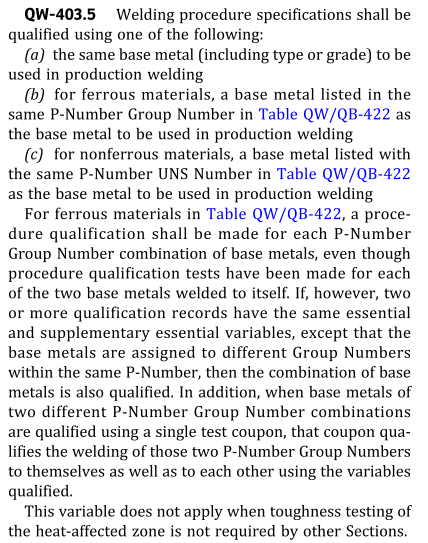

+ What is P-No.? P numbers are assigned to base metals dependent on characteristics such as composition, weldability, and mechanical properties where this logically can be done.

(P-No.가 무엇인가요? P 번호는 논리적으로 수행할 수 있는 구성, 용접성 및 기계적 특성과 같은 특성에 따라 기본 금속에 할당됩니다.)

(+ During construction, we need know the material belong to what specification No. / P-No. / Group-No … and compare it to WPS ( to know this WPS can cover for this material or not ). (시공 중에 재료가 어떤 사양 번호/P-No.에 속하는지 알아야 합니다. / Group-No … 그리고 WPS와 비교합니다(이 WPS가 이 자료를 커버할 수 있는지 여부를 알기 위해). )







:WPS란? -2 참조
