Vessels의 와류;

와류 또는 용기의 와류는 용기에서 액체를 방출하거나 이송하는 동안 액체 코어의 회전 입니다. 이것은 지구의 자전 으로 인해 발생하는 것으로 보입니다 . 변기 물 내리기 싱크대나 욕조 물 빼기 등 일상생활에서소용돌이를 쉽게 관찰할 수 있습니다.

Vessels의 Vortex는 가스 또는 증기를 외부로 이송되는 액체 스트림으로 가져갑니다. 이것은 정제 공정의 효율성을 떨어 뜨리고 시스템의 압력 강하가 더 많아져 용기에 연결되는 노즐 또는 파이프의 2상 흐름으로 인한 침식을 일으키고 하류 펌프 에서도공동현상 (액체 내에 증기 기포가 발생하는 현상)을 유발합니다 . Vessels의 이러한 이유로 Vortex Breaker가 필요합니다.

소용돌이 차단기 - 개요;

Vortex Breaker는 Vortex A에 의해 Vessel에서 유체가 전달되어   Vortex A의 발생 또는 형성을 억제하기 위한 장치(the Device)로  Vessel 입구에 Breaker를 설치하게 된다. 하단 출구 노즐과 하단 배수 노즐. Vessels에는 많은 유형의 Vortex Breaker가 있습니다. 일반적으로 Cross-Type, Disc Type 및 Cross & Disc Type이 있습니다.



Cross-Type 및 Disc Type Vortex Breaker;

와류의 발생을 방지하기 위해 Cross-Type과 Disc Type A 원리의 Breaker가 있습니다.

1. Cross-Type Vortex Breaker use Baffle Plates는 와류(Vortex)의 회전을 가로질러 배치되어 Vortex가 형성되지 않도록 합니다.

2. Disc Type  Vortex Breaker는 측면에서 노즐로 액체의 흐름을 제어하기 위해 하단 출구 노즐 상단에 위치한 디스크 플레이트를 사용합니다. 따라서 소용돌이의 형성을 방지합니다.



디스크 및 교차형 와류 차단기;

Disc and Cross-Type Vortex Breaker는 와류(Vortex)의 형성을 방지하고 억제하기 위해 Disc plate와 Cross baffle plate를 갖는 이 형식을 사용하는 Vessel에서 일반적으로 사용되는 또 다른 형태입니다.

부적절한 Vortex Breaker - 사례 연구 1;

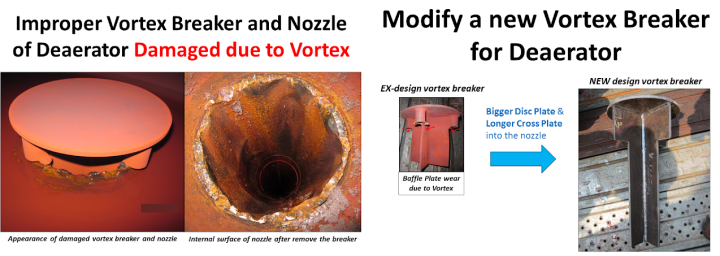

부적합한 Vortex Breaker 모델은 와류(Vortex)의 형성을 억제할 수 있으며 아래의 사례와 같이 와류가 형성될 수 있습니다. 이로 인해 증기가 액체 스트림으로 유입되어 하단 출구 노즐과 탈기기에 연결된 파이프의 2상 흐름에서 부식이 발생하고 Vortex 차단기 Baffle Plates 자체가 손상됩니다.

이 경우  디스크 플레이트의 크기를 늘리고 크로스 Baffle Plates의 길이를 늘려 새로운 Vortex 차단기를 수정했습니다 . 약 3년 사용 후 모니터링 결과 Vortex 차단기 및 노즐에서 손상이 발견되지 않았습니다. Vortex 차단기가 Vortex의 형성을 억제하도록 수정하는 것이 좋다는 것을 나타냅니다.
